Bagaimana Mendesain Menara Serapan?
Sebagai pemasok menara resapan yang memiliki reputasi baik, saya telah menyaksikan secara langsung peran penting struktur ini dalam berbagai proses industri. Menara serapan adalah komponen kunci dalam pemurnian gas, pemisahan bahan kimia, dan perlindungan lingkungan. Di blog ini, saya akan berbagi wawasan saya tentang cara merancang menara serapan secara efektif, memastikan kinerja dan efisiensi optimal.
Memahami Dasar-Dasar Menara Serapan
Sebelum mempelajari proses desain, penting untuk memahami apa itu menara serapan dan cara kerjanya. Menara serapan adalah kolom vertikal tempat campuran gas bersentuhan dengan pelarut cair. Pelarut secara selektif menyerap komponen tertentu dari gas, memisahkannya dari sisa campuran. Proses ini banyak digunakan dalam industri seperti petrokimia, farmasi, dan teknik lingkungan.
Desain menara absorpsi bergantung pada beberapa faktor, termasuk jenis gas dan cairan yang terlibat, efisiensi pemisahan yang diinginkan, dan kondisi pengoperasian. Mari kita jelajahi faktor-faktor ini lebih detail.
Langkah 1: Tentukan Persyaratan Proses
Langkah pertama dalam merancang menara resapan adalah dengan jelas mendefinisikan persyaratan proses. Hal ini termasuk mengidentifikasi campuran gas yang akan diolah, komponen target yang akan diserap, dan kemurnian yang diperlukan dari gas yang diolah. Selain itu, Anda perlu menentukan laju aliran gas dan cairan, serta suhu dan tekanan pengoperasian.
Misalnya, jika Anda merancang menara serapan untuk menghilangkan karbon dioksida dari aliran gas buang, Anda harus mengetahui konsentrasi karbon dioksida dalam gas buang, efisiensi pembuangan yang diinginkan, dan laju aliran gas buang. Parameter ini akan menjadi dasar untuk langkah desain selanjutnya.
Langkah 2: Pilih Pelarut yang Sesuai
Pemilihan pelarut sangat penting dalam desain menara absorpsi. Pelarut harus mempunyai afinitas yang tinggi terhadap komponen target dalam campuran gas, stabil secara kimia, dan memiliki volatilitas yang rendah. Selain itu, pelarut harus tidak korosif, tidak beracun, dan hemat biaya.
Pelarut umum yang digunakan dalam proses penyerapan meliputi air, amina, dan pelarut fisik. Misalnya, dalam menghilangkan gas asam seperti hidrogen sulfida dan karbon dioksida, amina sering digunakan karena kapasitas penyerapan dan selektivitasnya yang tinggi.
Langkah 3: Tentukan Jenis Menara
Ada beberapa jenis menara resapan yang tersedia, masing-masing memiliki kelebihan dan kekurangannya masing-masing. Jenis yang paling umum mencakup menara kemasan, menara baki, dan menara semprot.
- Menara yang Dikemas: Menara yang dikemas diisi dengan bahan pengepakan seperti pengepakan acak atau pengepakan terstruktur. Pengepakan ini menyediakan area permukaan yang besar untuk kontak gas - cair, sehingga meningkatkan proses penyerapan. Menara yang dikemas cocok untuk aplikasi dengan laju aliran gas dan cairan rendah hingga sedang dan persyaratan pemisahan yang tinggi.
- Menara Baki: Menara baki terdiri dari serangkaian baki yang ditumpuk secara vertikal di dalam menara. Gas dan cairan mengalir melalui baki, tempat terjadinya perpindahan massa. Menara baki lebih cocok untuk aplikasi dengan laju aliran gas dan cairan yang tinggi dan dapat menangani variasi laju aliran yang lebih besar dibandingkan dengan menara yang dikemas.
- Menara Semprot: Menara semprot menggunakan nozel untuk menyemprotkan pelarut cair ke dalam aliran gas. Tetesan pelarut memberikan luas permukaan yang besar untuk kontak gas-cair. Menara semprot memiliki desain yang sederhana dan sering digunakan untuk aplikasi yang gasnya mengandung partikel padat atau yang memerlukan rasio cairan terhadap gas yang tinggi.
Pemilihan tipe menara bergantung pada faktor-faktor seperti laju aliran gas dan cairan, efisiensi pemisahan yang diperlukan, dan sifat gas dan cairan.
Langkah 4: Hitung Dimensi Menara
Setelah jenis menara dipilih, langkah selanjutnya adalah menghitung dimensi menara. Termasuk menentukan diameter dan tinggi tower.
Diameter menara dihitung berdasarkan laju aliran gas dan cairan serta kecepatan gas yang diijinkan di menara. Kecepatan gas yang lebih tinggi dapat menyebabkan banjir, sehingga mengurangi efisiensi penyerapan. Oleh karena itu, kecepatan gas harus dijaga dalam kisaran yang aman.
Ketinggian menara ditentukan oleh jumlah unit transfer (NTU) dan tinggi unit transfer (HTU). NTU mewakili kesulitan proses pemisahan, sedangkan HTU terkait dengan efisiensi perpindahan massa di menara. Ketinggian menara dapat dihitung dengan menggunakan rumus berikut:
[H = NTU\kali HTU]
Langkah 5: Rancang Komponen Internal
Selain cangkang menara, menara serapan juga memiliki beberapa komponen internal seperti penyangga pengepakan, distributor, dan penghilang kabut.
- Dukungan Pengepakan: Jika menara pengepakan digunakan, penyangga pengepakan diperlukan untuk menahan bahan pengemas pada tempatnya. Penopang pengepakan harus dirancang untuk memungkinkan aliran gas dan cairan yang seragam melalui pengepakan.
- Distributor: Distributor digunakan untuk mendistribusikan cairan pelarut secara merata ke seluruh penampang menara. Distributor yang dirancang dengan baik sangat penting untuk memastikan kontak gas - cairan yang efisien.
- Penghilang Kabut: Penghilang kabut dipasang di bagian atas menara untuk menghilangkan tetesan cairan yang terperangkap dalam aliran gas. Hal ini membantu mencegah hilangnya pelarut dan pencemaran lingkungan.
Langkah 6: Pertimbangkan Keamanan dan Pemeliharaan
Keselamatan dan pemeliharaan merupakan aspek penting dalam desain menara resapan. Menara harus dirancang untuk tahan terhadap tekanan dan suhu pengoperasian, dan fitur keselamatan yang sesuai, seperti katup pelepas tekanan dan sistem pematian darurat, harus dipasang.
Selain itu, menara harus dirancang untuk memudahkan perawatan. Pelabuhan akses, lubang got, dan jendela inspeksi harus disediakan untuk memungkinkan inspeksi dan pembersihan menara serta komponen internalnya secara berkala.
Langkah 7: Evaluasi Kinerja
Setelah desain selesai, penting untuk mengevaluasi kinerja menara resapan. Hal ini dapat dilakukan melalui simulasi komputer atau pengujian skala percontohan. Hasil simulasi atau pengujian dapat digunakan untuk memverifikasi desain dan melakukan penyesuaian yang diperlukan.
Dalam beberapa kasus, mungkin perlu membandingkan kinerja desain menara atau kondisi pengoperasian yang berbeda untuk mengoptimalkan proses penyerapan.
Menara Terkait di Industri

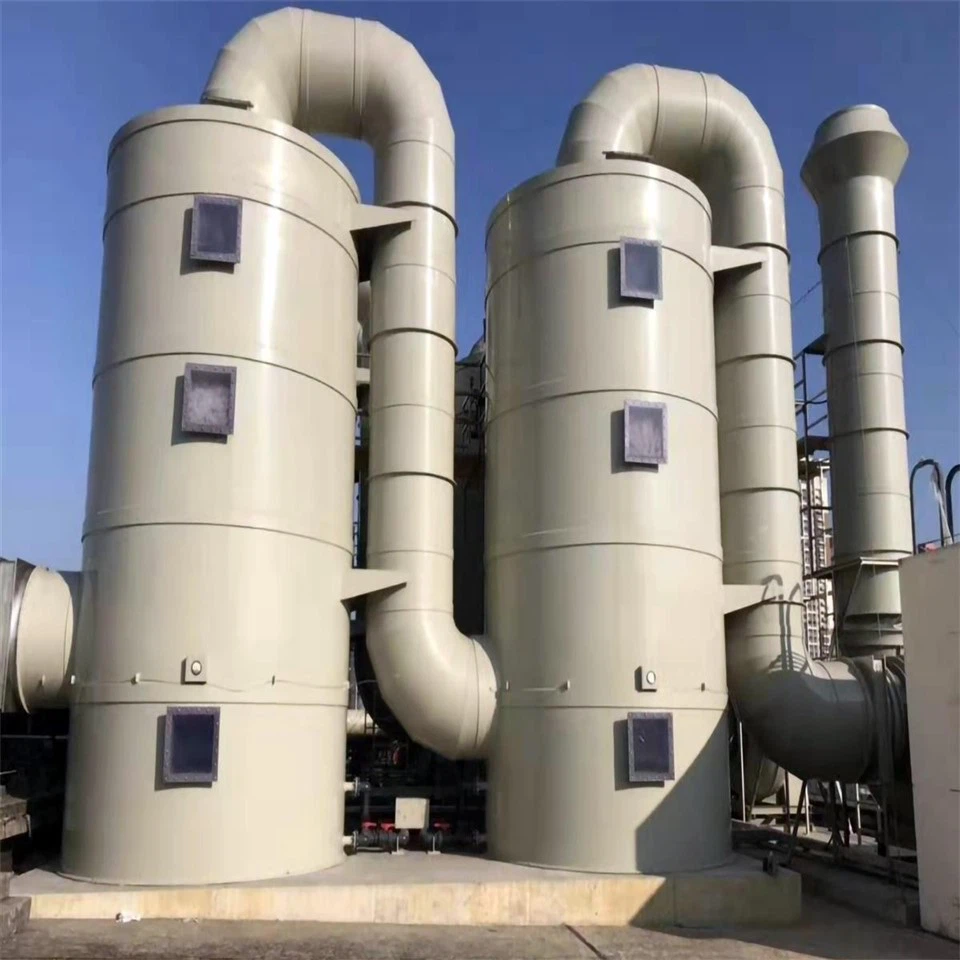

Selain menara resapan, terdapat jenis menara lain yang digunakan dalam proses industri. Misalnya,Kolom Pengupasandigunakan untuk menghilangkan komponen yang terserap dari pelarut, sehingga pelarut dapat digunakan kembali. ItuMenara Penyaringdigunakan untuk menghilangkan partikel padat dari aliran gas atau cairan. Dan ituMenara Regenerasidigunakan untuk meregenerasi pelarut setelah penyerapan.
Kesimpulan
Merancang menara absorpsi adalah proses kompleks yang memerlukan pemahaman menyeluruh tentang persyaratan proses, sifat gas dan cairan, dan prinsip perpindahan massa. Dengan mengikuti langkah-langkah yang diuraikan dalam blog ini, Anda dapat merancang menara serapan yang memenuhi kebutuhan spesifik Anda dan memberikan kinerja optimal.
Jika Anda sedang mencari menara resapan atau memerlukan bantuan dalam proses desain, saya mendorong Anda untuk menghubungi kami. Tim ahli kami memiliki pengalaman luas dalam desain dan pembuatan menara serapan dan dapat memberi Anda solusi khusus untuk memenuhi kebutuhan Anda. Hubungi kami hari ini untuk memulai diskusi pengadaan dan desain.
Referensi
- Perry, RH, & Hijau, DW (1997). Buku Pegangan Insinyur Kimia Perry. McGraw - Bukit.
- Treybal, RE (1980). Operasi Transfer Massal. McGraw - Bukit.
- Sinnott, RK (2005). Teknik Kimia Coulson & Richardson: Volume 6 - Desain Teknik Kimia. Elsevier.
