Apa karakteristik semi - volume penukar panas?

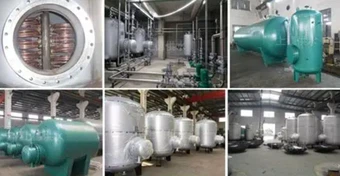

Itupanduan - aliran floating coil type semi - volume heat exchangerDanPenukar panas volume kumparan mengambangadalah jenis peralatan pertukaran panas baru yang dikembangkan di Tiongkok dalam beberapa tahun terakhir. Dibandingkan dengan kumparan tetap, kumparan mengambang dapat melayang sedikit ke atas dan ke bawah, menghasilkan getaran berfrekuensi tinggi dan membentuk kondisi perpindahan panas turbulen yang baik. Selain itu, berdasarkan perbedaan koefisien muai antara dinding tabung berdinding tipis (yang dilalui media panas bersuhu tinggi) dan lapisan struktural pada dinding luar tabung, kerak dapat turun secara otomatis dalam kondisi tertentu.

Namun, penghapusan skala otomatis dipengaruhi oleh beberapa faktor seperti kualitas air, kondisi layanan, kondisi kerja media panas, dan manajemen pemeliharaan, sehingga tidak mungkin untuk mencapai detasemen skala otomatis lengkap. Untuk produk apa pun, kondisi pemeliharaan dan inspeksi kumparan tidak dapat diabaikan karena ini (fungsi penghapusan skala otomatis). Saat ini, cacat umum dari beberapa penukar panas volume kumparan floating domestik adalah bahwa bundel tabung pertukaran panas sulit dipelihara dan ditarik keluar untuk diperiksa, yang tidak mematuhiGBJ15-88 "Kode untuk Desain Bangunan Pasokan dan Drainase Air".

Itupanduan - aliran floating coil type semi - volume heat exchangermenyerap keuntungan menggunakan kumparan mengambang sebagai elemen pertukaran panas, memecahkan masalah yang ada dalam peralatan pertukaran panas yang sama, dan telah mengalami penelitian dan peningkatan kedalaman -.

Hal ini memudahkan pemeliharaan kumparan apung: kumparan dapat dirawat atau diganti baik di dalam tangki atau dengan menariknya keluar dari samping tangki.

Ini mengadopsi multi - lulus bundel tabung mengambang spiral, yang memastikan distribusi seragam media panas dan jalur aliran panjang, menghilangkan fenomena pertukaran panas sirkuit pendek -. Pada saat yang sama, produk ini mengadopsi panduan - prinsip aliran RV - 03/04 tipe, dan secara wajar mengatur panduan - Aliran di dalam tangki diameter besar - besar untuk meningkatkan kondisi kerja pertukaran panas. Dalam percobaan uji pihak ketiga dari produk ini:

UntukSteam - Water Heat Exchange: Di bawah kondisi kerja di mana tekanan uap pt=0.2-0.4 MPa (suhu t 1=126-152 derajat), suhu air yang dipanaskan t {{2} derajat, dan suhu outlet rata -rata air terkondensasi t 2=27 derajat, koefisien perpindahan panas K {{4} 2=27 koefisien perpindahan panas.

Untukair-pertukaran panas air: Dalam kondisi kerja di mana suhu masuk media panas T1=82 derajat dan suhu keluar T2=50 derajat , koefisien perpindahan panas K=1200Kkal/m²·H· derajat .Data ini sepenuhnya menunjukkan kinerja luar biasa dari efisiensi tinggi dan pertukaran panas yang cukup.

Bagian bawah bundel tabung pertukaran panas dari produk ini dekat dengan bagian bawah tangki; Ditambah dengan efek panduan - Aliran, pada dasarnya tidak ada area stagnasi air dingin di dalam tangki, dantingkat pemanfaatan volume mencapai lebih dari 95%(nilai yang dirancang).

ItuKehilangan kepala air yang dipanaskan adalah 0,5-1 juta, yang tidak mempengaruhi - dingin keseimbangan tekanan air panas dari sistem.

Kumparan mengambang terbuat daritipis - tabung tembaga merah berdinding, yang membantu memanfaatkan jumlah ekspansi yang berbeda antara dinding tabung dan lapisan skala untuk membuat skala jatuh, sehingga mengurangi beban kerja pemeliharaan dan manajemen dan menjaga efisiensi energi.

Rangkaian produk ini dibagi menjadi dua jenis:"Jenis Standar"Dan"Tipe Khusus". Pencocokan output panas dan kapasitas penyimpanan panas dari peralatan "tipe standar" memenuhi persyaratan untuk volume penyimpanan panas yang ditentukan dalamKode untuk desain pasokan dan drainase air bangunan. Output panas dari satu tangki dari peralatan "tipe khusus" jauh lebih tinggi dari pada peralatan -} yang sama "Tipe Standar", yang terutama digunakan untuk memenuhi kebutuhan pengguna dengan persyaratan khusus.

Rangkaian penukar panas ini cocok untuk sistem pasokan air panas pada bangunan industri dan sipil secara umum. Peralatan "tipe standar" dapat menggunakan uap atau air panas yang dilunakkan dengan suhu tinggi-rendah sebagai bahannyamedia panas, sedangkan peralatan "tipe khusus" lebih disukai digunakan dengan - suhu rendah air panas yang tinggi sebagai medium panas. Jenis media panas harus ditentukan selama desain dan seleksi.

Setiap spesifikasi penukar panas dilengkapi denganempat atau lebih area pertukaran panas. Selama desain dan seleksi, perhatian harus diberikan untuk memastikan volume penyimpanan air yang wajar (umumnya 15 - 20 menit dari konsumsi air panas per jam yang dirancang) dan memberikan permainan penuh pada kapasitas pertukaran panasnya saat memilih area koil. Produk non-standar dari seri ini juga dapat dirancang sesuai dengan kebutuhan khusus pengguna.

ItuSuhu outlet air yang dipanaskan tidak boleh melebihi 75 derajat. Dalam penggunaan sebenarnya, untuk menunda penskalaan, suhu keluar air panas harus dikontrol pada 50-60 derajat.

Bahan: Bodi tangki dapat terbuat dari baja karbon, baja tahan karat, baja karbon yang dilapisi dengan baja tahan karat, baja karbon yang dilapisi dengan tembaga, dll.; kumparan mengambang terbuat dariT2 tabung tembaga merah T2.
