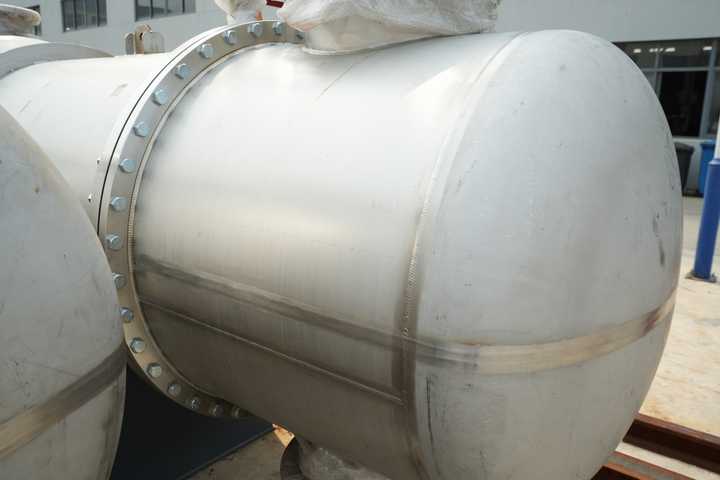

Jenis utama penukar panas shell dan tabung

Penukar tubesheet tetap(Header belakang tipe L, M, dan N)

Dalam penukar lembar tabung tetap, tubesheet dilas ke shell. Ini menghasilkan konstruksi yang sederhana dan ekonomis, dan lubang tabung dapat dibersihkan secara mekanis atau kimia. Namun, permukaan luar tabung tidak dapat diakses kecuali untuk pembersihan kimia. Jika perbedaan suhu besar ada antara bahan shell dan tabung, mungkin perlu untuk menggabungkan ekspansi bellow dalam shell untuk menghilangkan tegangan berlebihan yang disebabkan oleh ekspansi. Bellow seperti itu sering menjadi sumber kelemahan dan kegagalan dalam operasi; Dalam keadaan di mana konsekuensi kegagalannya sangat serius, unit U-tube atau header mengambang biasanya digunakan. Ini adalah yang termurah dari semua desain bundel yang dapat dilepas tetapi umumnya sedikit lebih mahal daripada desain tubesheet tetap pada tekanan rendah.

Penukar U-Tube

Dalam penukar U-tube, salah satu jenis header depan dapat digunakan, dan header belakang biasanya merupakan tipe-M. U-tubes memungkinkan ekspansi termal tanpa batas, bundel tabung dapat dilepas untuk dibersihkan, dan izin kecil-ke-shell dapat dicapai. Namun, karena pembersihan internal tabung dengan cara mekanis sulit, adalah normal hanya untuk menggunakan jenis ini di mana cairan sisi tabung bersih.

Penukar kepala mengambang(P, S, T, dan W Jenis Header Belakang)

Dalam jenis penukar ini, tubesheet di ujung header belakang tidak dilas ke cangkang tetapi dibiarkan bergerak atau mengapung. TubeSheet di header depan (ujung saluran masuk cairan sisi tabung) memiliki diameter lebih besar daripada shell dan disegel dengan cara yang mirip dengan yang digunakan dalam desain tubesheet tetap. Tubesheet di ujung header belakang cangkang memiliki diameter sedikit lebih kecil dari cangkang, memungkinkan bundel ditarik melalui cangkang. Penggunaan kepala mengambang berarti ekspansi termal dapat diizinkan dan bundel tabung dapat dilepas untuk dibersihkan. Ada beberapa jenis header belakang yang dapat digunakan, tetapi kepala belakang tipe-S adalah yang paling populer. Penukar kepala mengambang cocok untuk tugas -tugas ketat yang terkait dengan suhu dan tekanan tinggi tetapi lebih mahal (biasanya pada urutan 25% untuk konstruksi baja karbon) daripada penukar tubesheet tetap setara.

Header depan tipe-A

Jenis header ini mudah diperbaiki dan diganti. Ini juga memberikan akses ke tabung untuk membersihkan atau memperbaiki tanpa harus mengganggu pipa. Namun, ia memiliki dua segel (satu antara lembaran tabung dan header dan yang lainnya antara header dan pelat ujung). Ini meningkatkan risiko kebocoran dan biaya header di atas header depan tipe B.

Header depan tipe B.
Ini adalah jenis header depan termurah; Ini juga lebih cocok daripada header depan tipe-A untuk tugas bertekanan tinggi karena header hanya memiliki satu segel. Kerugiannya adalah bahwa untuk mendapatkan akses ke tabung membutuhkan gangguan pada pipa untuk menghapus header.

Header depan tipe-C

This type of header is for high-pressure applications (>100 bar). Itu memungkinkan akses ke tabung tanpa mengganggu pipa tetapi sulit untuk diperbaiki dan diganti karena bundel tabung merupakan bagian integral dari header.

Header depan tipe D.
This is the most expensive type of front header. It is for very high pressures (>150 bar). Itu memungkinkan akses ke tabung tanpa mengganggu pipa tetapi sulit untuk diperbaiki dan diganti karena bundel tabung merupakan bagian integral dari header.

Header depan tipe-n

Keuntungan dari jenis header ini adalah bahwa tabung dapat diakses tanpa mengganggu pipa, dan lebih murah daripada header depan tipe-A. Namun, mereka sulit dipelihara dan diganti, karena header dan tabung menjadi bagian integral dari cangkang.

Shell tipe-e

Ini adalah jenis shell yang paling umum digunakan, cocok untuk sebagian besar tugas dan aplikasi. Jenis shell lain hanya cenderung digunakan untuk tugas atau aplikasi khusus.

Shell tipe-f
Ini umumnya digunakan ketika aliran kontra murni diperlukan dalam unit samping dua tabung. Ini dicapai dengan memiliki dua lintasan sisi-shell--dua lintasan yang dipisahkan oleh baffle longitudinal. Masalah utama dengan jenis unit ini adalah kebocoran anahydraulik termal di seluruh baffle longitudinal ini kecuali tindakan pencegahan khusus diambil.

Shell tipe-g

Ini digunakan untuk reboiler thermosyphon horizontal dan aplikasi di mana penurunan tekanan shellside harus dijaga agar tetap kecil. Ini dicapai dengan membagi aliran sisi shell.

Shell tipe H.

Ini digunakan untuk aplikasi serupa dengan shell tipe-g tetapi cenderung digunakan saat unit yang lebih besar diperlukan

J-Type Shell
Ini cenderung digunakan ketika penurunan tekanan maksimum yang diijinkan terlampaui dalam cangkang tipe-e bahkan ketika baffle segmental ganda digunakan. LT juga digunakan ketika getaran tabung menjadi masalah. Aliran yang terbagi pada sisi shell mengurangi kecepatan aliran di atas tabung oveithe dan karenanya mengurangi penurunan tekanan dan kemungkinan getaran tabung. Ketika ada dua nozel saluran masuk dan satu nozzle outlet, ini kadang-kadang disebut sebagai cangkang tipe-i.

Shell tipe k

Ini hanya digunakan untuk reboiler untuk menyediakan ruang pelepasan besar untuk meminimalkan cairan cairan shellside. Atau, cangkang tipe-K dapat digunakan sebagai chiller; Dalam hal ini, proses utamanya adalah mendinginkan cairan sisi tabung dengan merebus cairan di sisi shell.

Shell tipe x

Ini digunakan jika penurunan tekanan shellside maksimum terlampaui oleh semua kombinasi tipe shell dan baffle lainnya. Aplikasi utama adalah kondensor dan pendingin gas shellside.

Header belakang tipe L.

Jenis header ini hanya untuk digunakan dengan tubesheet tetap, karena tubesheet dilas ke shell dan akses ke bagian luar tabung tidak dimungkinkan. Keuntungan utama dari jenis header ini adalah bahwa akses dapat diperoleh ke bagian dalam tabung tanpa harus menghapus pipa apa pun dan izin bundel-ke-shell kecil. Kerugian utama adalah bahwa bellow atau gulungan ekspansi diperlukan untuk memungkinkan ekspansi termal yang besar, dan ini membatasi suhu dan tekanan operasi yang diizinkan.

Header belakang tipe M.

Jenis header ini mirip dengan header belakang tipe L, tetapi sedikit lebih murah. Namun, header harus dilepas untuk mendapatkan akses ke bagian dalam tabung. Sekali lagi, langkah -langkah khusus harus diambil untuk mengatasi ekspansi termal yang besar, dan ini membatasi suhu dan tekanan operasi yang diizinkan.

Header belakang tipe N.
Keuntungan dari jenis header ini adalah bahwa tabung dapat diakses tanpa mengganggu pipa. Namun, mereka sulit dipelihara dan diganti karena header dan tabung menjadi bagian integral dari shell.

Header belakang tipe-p

Ini adalah header belakang mengambang yang dikemas di luar. Secara teori, ini adalah desain kepala mengambang berbiaya rendah yang memungkinkan akses ke bagian dalam tabung untuk dibersihkan dan juga memungkinkan bundel dilepas untuk dibersihkan. Masalah utama dengan header jenis ini. Diperlukan izin bundel-ke-shell besar untuk menarik bundel: terbatas pada cairan non-haus bertekanan rendah karena dimungkinkan untuk cairan shellside bocor melalui cincin pengemasan; Hanya ekspansi termal kecil yang diizinkan. Dalam praktiknya itu bukan desain berbiaya rendah, karena cangkang harus digulung ke toleransi agar pengepakan menjadi efektif

Header belakang tipe-S

Ini adalah header belakang mengambang dengan perangkat pendukung. Ini adalah yang paling mahal dari jenis kepala mengambang tetapi memungkinkan bundel dilepas, dan ekspansi termal yang tidak terbatas dimungkinkan. Ini juga memiliki cangkang yang lebih kecil untuk menggabungkan jarak bebas daripada tipe head mengambang lainnya. Namun, sulit untuk dibongkar untuk penarikan bundel, dan diameter shell dan izin bundel-ke-shell lebih besar daripada untuk penukar tipe-kepala tetap.

Header belakang tipe-T
Ini adalah kepala mengambang pull-through. LT lebih murah dan lebih mudah untuk melepas bundel daripada dengan header belakang tipe-S, tetapi masih memungkinkan untuk ekspansi termal yang tidak terbatas. Namun, ia memiliki izin bundel-ke-shell terbesar dari semua jenis kepala mengambang dan lebih mahal daripada tipe header dan U-tube tetap.

U-tube

Ini adalah yang termurah dari semua desain bundel yang dapat dilepas tetapi umumnya sedikit lebih mahal daripada desain tubesheet tetap pada tekanan rendah. Namun, ini memungkinkan ekspansi termal tanpa batas, memungkinkan bundel untuk dilepas untuk membersihkan bagian luar tabung, memiliki izin bundel-ke-shell yang paling ketat, dan merupakan desain paling sederhana. Kerugian dari desain-tube adalah biasanya memiliki counterflow murni kecuali shell tipe-f digunakan. Juga, desain U-tube terbatas pada jumlah tabung yang merata.

Header belakang tipe W.
Ini adalah tubesheet mengambang yang dikemas dengan cincin lentera. Ini adalah yang termurah dari desain kepala mengambang, memungkinkan ekspansi termal tanpa batas, dan memungkinkan bundel tabung dilepas untuk dibersihkan. Masalah utama dengan kepala jenis ini adalah. Izin bundel-ke-shell besar yang diperlukan untuk menarik bundel dan batasan untuk cairan non-hazardous bertekanan rendah (karena dimungkinkan untuk kedua cairan untuk bocor melalui cincin pengemasan). Cairan samping shell dan tabung juga dimungkinkan jika terjadi kebocoran.
